Как выбрать завод для изготовления нестандартного оборудования и деталей по чертежам: 7 критериев аудита для ОМТС

Рынок тяжелого машиностроения и промышленного инжиниринга сталкивается с существенной загрузкой производственных мощностей. Предприятия металлургического сектора, нефтегазовой отрасли и атомной энергетики все чаще заказывают нестандартное оборудование по индивидуальным техническим проектам взамен выбывающих импортных узлов. В этих условиях отделы материально-технического снабжения несут персональную ответственность за стабильность технологических линий.

Для сотрудников служб снабжения поиск надежного подрядчика на изготовление нестандартного оборудования по чертежам превращается в сложную комплексную задачу. Ошибка в квалификации изготовителя приводит к срыву сроков планово-предупредительных ремонтов, получению бракованной продукции и многомиллионным простоям непрерывных производств. Если деталь предназначена для опасного производственного объекта, скрытый дефект металла или сварного шва создает риски техногенных аварий.

Основная сложность заключается в изобилии посреднических организаций, которые позиционируют себя в качестве полноценных машиностроительных заводов. На практике такие компании не имеют собственной станочной базы, штатных конструкторов и лабораторий контроля. Примером прямого изготовителя полного цикла выступает производственно-инжиниринговый комплекс mecomplex.ru, где сосредоточены собственные конструкторские, механообрабатывающие и контрольные мощности. Чтобы защитить бюджет предприятия и гарантировать соответствие деталей конструкторской документации, комиссиям ОМТС и техническим экспертам необходим четкий регламент аудита производственной площадки.

Классификация нестандартного оборудования по отраслевой специфике

Нестандартные изделия в тяжелом машиностроении существенно отличаются по условиям работы, механическим нагрузкам и требованиям к качеству конструкционных материалов. При выборе завода важно оценить релевантный опыт подрядчика в конкретной отрасли промышленности, поскольку универсальных производств с одинаковыми компетенциями не существует.

В металлургическом комплексе ключевое значение имеют термическая стойкость, износостойкость и способность деталей выдерживать знакопеременные динамические нагрузки. Заводам доверяют выпуск таких изделий, как сталеразливочные ковши, технологические барабаны, ходовые тележки, массивные балансиры, прокатные валки, шлаковни и специализированные роликовые конвейеры. Здесь критически важна правильная механическая обработка крупногабаритных поковок и термическое упрочнение рабочих поверхностей.

Для нефтегазовой и химической индустрии приоритетом выступает коррозионная стойкость и герметичность при высоком внутреннем давлении. Производственные предприятия изготавливают нестандартные емкости, сепарационные блоки, теплообменные аппараты, технологические бункеры, фильтрационные колонны и ответственные фланцевые узлы. Малейшее отклонение в химическом составе коррозионностойких сталей или геометрии разделки кромок под сварку делает эксплуатацию емкостного оборудования невозможной.

Сектор атомного машиностроения и специализированной подъемно-транспортной техники выдвигает строгие требования к плотности металла и прослеживаемости каждой технологической операции. В эту категорию входят грузоподъемные механизмы, нестандартные тяжелые крановые колеса, манипуляторы, кантователи и опорные металлоконструкции. Для этих узлов недопустимы любые внутренние дефекты литья или остаточные напряжения в металле.

Отрасль применения	Типовые нестандартные узлы и изделия	Критические эксплуатационные факторы	Главный производственный риск
Металлургия и тяжелое машиностроение	Крановые колеса К2Р, балансиры, технологические барабаны, валки, ковши	Ударные нагрузки, абразивный износ, контактные напряжения, высокие температуры	Хрупкое разрушение сердцевины, ускоренное истирание реборд и рабочих дорожек
Химическая и нефтегазовая отрасль	Реакторные емкости, теплообменники, бункеры, блоки фильтрации, фланцы	Агрессивные среды, циклические перепады давления, коррозионное растрескивание	Разгерметизация по сварным швам, межкристаллитная коррозия сплава
Горнодобывающая промышленность	Корпуса дробилок, конвейерные тракты, футерованные течки, грохоты	Интенсивный гидроабразивный износ, тяжелая вибрация, запыленность среды	Усталостные трещины рамных металлоконструкций, деформация геометрии
Подъемно-транспортные системы и ОПО	Тормозные шкивы, канатные блоки, крюковые подвески, рамы тележек	Тяжелые режимы работы (группы А6–А8), постоянное знакопеременное нагружение	Скрытые микротрещины, смятие посадочных шеек валов, заклинивание узлов

Критерий 1. Компетенции конструкторско-технологического отдела и предпроизводственный инжиниринг

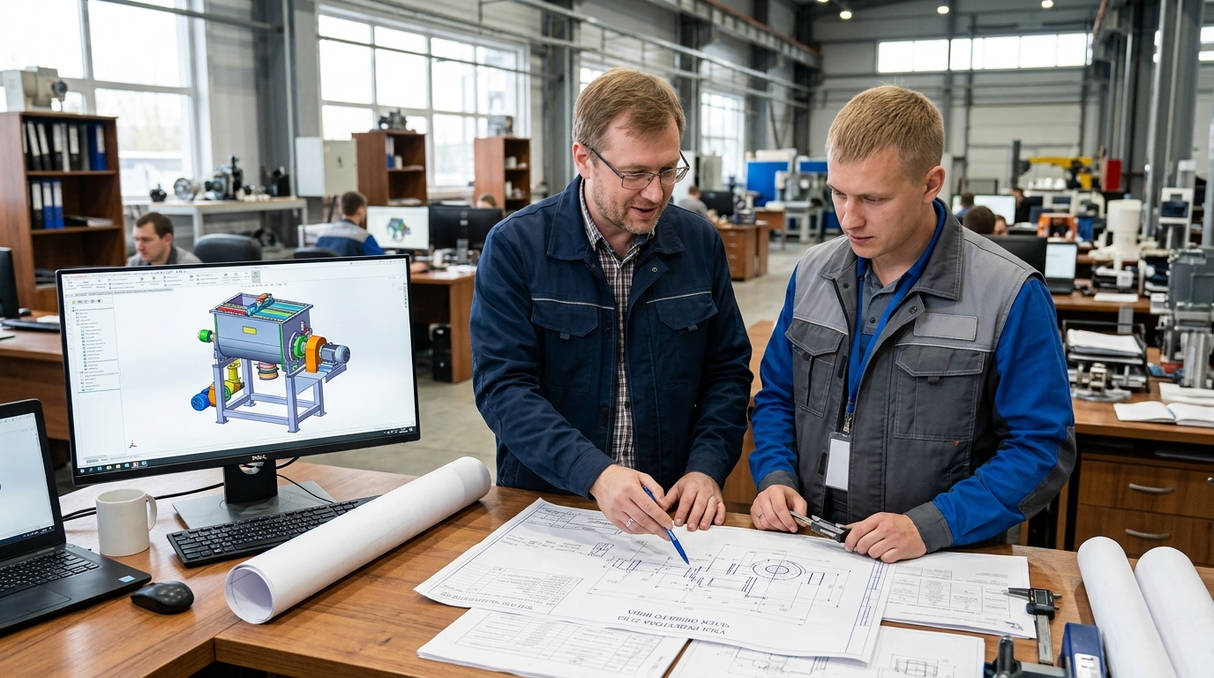

Первый признак надежного завода — наличие собственного конструкторско-технологического отдела. В сфере штучного машиностроения чертежи заказчика редко бывают идеальными для немедленного запуска в производство. Грамотный инженерный состав выполняет технологический аудит документации, выявляет ошибки сопряжений и находит пути снижения трудоемкости без потери прочностных характеристик.

Опытные инженеры адаптируют чертежи под фактический парк станков, разрабатывают технологические маршруты, карты раскроя и технологические карты сварки. Полноценный комплекс конструкторских работ и механической обработки реализуется на производственной площадке завода, где собственное инженерное бюро сопровождает проект от входного контроля конструкторской документации до финальной приемки готовых узлов. Такой подход исключает риск несобираемости сложных конструкций непосредственно на объекте заказчика.

При аудите инженерного подразделения подрядчика комиссии ОМТС следует проверить следующие параметры:

• Штатный состав специалистов: наличие квалифицированных инженеров-конструкторов и технологов по механической обработке, сварке и термообработке.
• Программные комплексы: применение лицензионного трехмерного моделирования в CAD-системах тяжелого класса для сквозного проектирования.
• Расчет нагрузок методом конечных элементов: выполнение прочностных расчетов напряженно-деформированного состояния металлоконструкций при пиковых воздействиях.
• Опыт реверс-инжиниринга: способность создать полноценный комплект чертежей по изношенному образцу или техническому заданию заказчика.

Квалифицированный технологический аудит чертежей на старте позволяет оптимизировать до 20% производственных затрат за счет исправления необоснованно жестких квалитетов точности и исключения нетехнологичных геометрических переходов.

Когда у заказчика отсутствуют оригинальные чертежи импортного узла, завод должен обладать технологиями обратного проектирования. Процедура включает прецизионное трехмерное лазерное сканирование геометрии детали, лабораторное исследование химического состава сплава и разработку конструкторской документации по действующим стандартам ЕСКД. Без развитого инженерного отдела качественно решить эту задачу силами сторонних посредников невозможно.

Критерий 2. Производственные мощности и аудит станочного парка

Заявленные подрядчиком возможности часто расходятся с фактическим оснащением цехов. В секторе тяжелого машиностроения изготовление нестандартного оборудования по чертежам требует наличия крупногабаритных металлорежущих станков с числовым программным управлением. Если предприятие не располагает тяжелой станочной группой, сложные операции передаются субподрядчикам, что увеличивает конечную стоимость и размывает ответственность за брак.

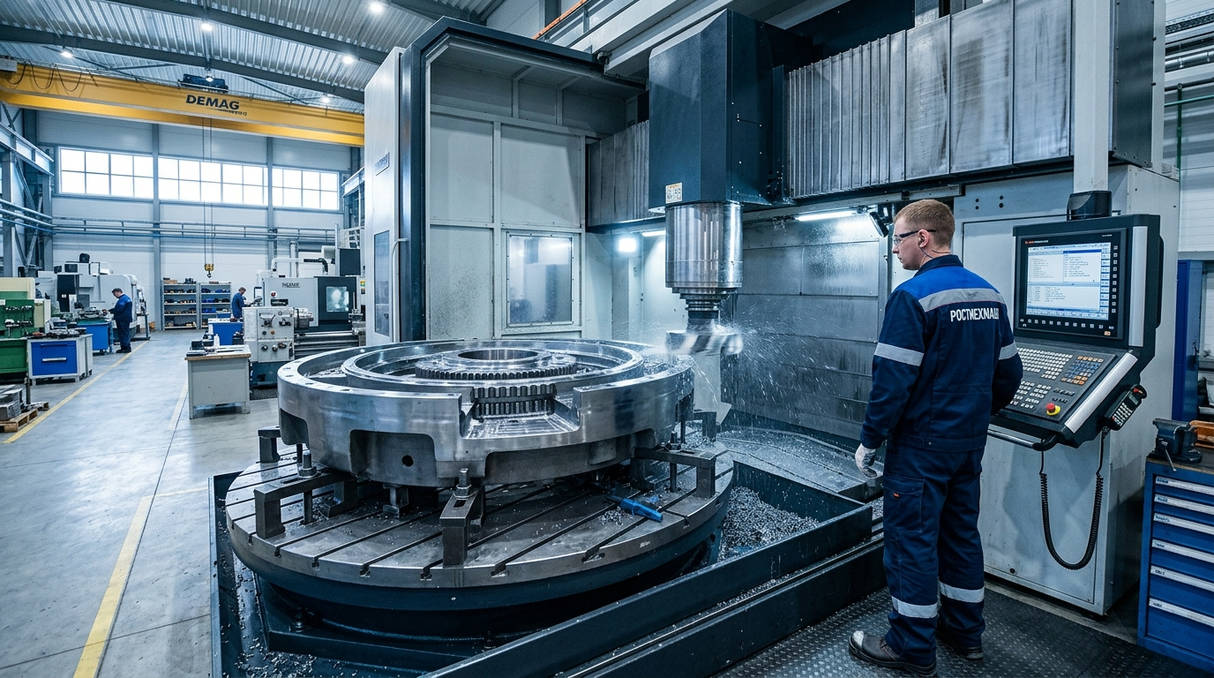

Для обработки массивных тел вращения завод обязан иметь токарно-карусельные станки с диаметром планшайбы от 1500 до 5000 мм. На этом оборудовании выполняют проточку зубчатых венцов, бандажей, фланцев высокого давления и крановых колес большого диаметра. Отсутствие станков такого класса исключает возможность выпуска крупногабаритных деталей с жесткими требованиями по радиальному и торцевому биению.

Обработка корпусных деталей, рам тележек и редукторов требует применения горизонтально-расточных и портально-фрезерных обрабатывающих центров. Современные многокоординатные комплексы с ЧПУ гарантируют соосность расточки отверстий под подшипниковые узлы и плоскостность привалочных поверхностей. Это предотвращает перекосы валов и повышенный износ кинематических передач при последующей эксплуатации механизмов.

Заготовительный передел должен обеспечивать прецизионный раскрой листового проката без перегрева кромок металла. Портальные машины термической резки с источниками плазмы высокой четкости и кислородными резаками обрабатывают листы толщиной до 200–300 мм. Для формообразования цилиндрических обечаек тяжелых барабанов необходимы четырехвалковые гидравлические листогибочные машины с возможностью подгибки кромок без образования прямых участков.

Группа оборудования	Технологические возможности	Критические параметры точности	Документ для проверки аудитом
Токарно-карусельные станки	Обработка деталей диаметром до 3000–5000 мм, масса заготовки до 25 тонн	Радиальное и торцевое биение в пределах квалитетов IT6–IT7	Форма ОС-6, акты проверки станков на технологическую точность
Горизонтально-расточные центры ЧПУ	Обработка корпусных деталей с габаритами до 3000х2500х2000 мм	Межосевые расстояния, соосность посадочных шеек до 0,02 мм	Паспорта оборудования, протоколы поверки лазерным интерферометром
Портальные машины плазменной резки	Раскрой листового проката толщиной до 50 мм (плазма) и до 300 мм (газ)	Перпендикулярность кромки по ГОСТ 14792, минимальная зона термодеструкции	Технологические карты раскроя, свидетельства калибровки источников
Зубообрабатывающий участок	Нарезка прямозубых, косозубых и шевронных венцов с модулем до m=30	Степень точности зубчатых передач по ГОСТ 1643 не ниже 7–8 класса	Инвентарные карточки оборудования, акты контроля бокового зазора

Для исключения посредников службам ОМТС необходимо запрашивать документальное подтверждение владения станочным парком. Проверка унифицированной формы ОС-6 (инвентарные карточки учета основных средств) или действующих договоров лизинга исключает риск заключения контракта с фирмой, не имеющей реального производства. Выездной аудит позволяет лично убедиться в функционировании станков и загрузке цеховых площадей.

Критерий 3. Металлургический входной контроль сырья и защита от фальсификата

Надежность любого нестандартного механизма закладывается на этапе входного контроля металлопроката, поковок и отливок. Замена легированной конструкционной стали на рядовую углеродистую марку — распространенная причина преждевременного разрушения деталей под рабочей нагрузкой. Изготовитель обязан иметь регламентированную процедуру верификации поступающих материалов.

Основным документом на сырье выступает сертификат качества завода-изготовителя формы 3.1 по стандарту ГОСТ 31458. В сертификате фиксируют номер плавки, химический состав и фактические механические свойства партии металла (предел текучести, временное сопротивление разрыву, ударная вязкость при отрицательных температурах). Служба ОМТС должна проверить подлинность клеймения и соответствие маркировки на торцах листов или поковок данным паспорта.

Ответственные машиностроительные заводы организуют собственную экспресс-лабораторию спектрального анализа. Применение портативных рентгенофлуоресцентных или оптико-эмиссионных спектрометров позволяет за секунды определить точный химический состав легирующих элементов (хрома, никеля, молибдена, марганца, ванадия). Это исключает запуск в обработку стали сомнительного происхождения.

• Стилоскопирование каждой заготовки: инструментальное подтверждение марок сталей 09Г2С, 10ХСНД, 40ХН2МА, 30ХГСА, 65Г и износостойких сталей типа Hardox и отечественных аналогов Magstrong.
• Ультразвуковой контроль сплошности: сплошная проверка поковок по ГОСТ 24507 и толстолистового проката по ГОСТ 22727 для выявления внутренних трещин, флокенов и рыхлости.
• Механические испытания контрольных образцов: разрушающий контроль на разрыв и ударную вязкость KCU/KCV при температуре до минус 40–60 °С.
• Металлографический анализ: контроль величины зерна, микроструктуры и загрязненности неметаллическими включениями для деталей ответственного назначения.

Применение поковок с невыявленными внутренними дефектами сплошности приводит к катастрофическому разрушению валов и крановых колес при первых пусковых нагрузках, независимо от чистоты их механической обработки.

При изготовлении деталей для опасных производственных объектов металлопрокат должен проходить ультразвуковой контроль сплошности до передачи на механические станки. Выявление подповерхностных расслоений и газовых раковин на этапе готового изделия приводит к невосполнимым потерям времени и срыву графика ввода оборудования в работу.

Критерий 4. Аттестация сварочных процессов и термической обработки

Сварка нагруженных несущих металлоконструкций и корпусов оборудования относится к критическим технологическим переделам. На объектах металлургии, химии и подъемно-транспортного машиностроения дефекты сварных соединений приводят к усталостным трещинам и разрушению узлов под динамической нагрузкой. Изготовитель обязан подтвердить аттестацию сварочного производства в Национальном Агентстве Контроля Сварки.

При проверке подрядчика комиссия ОМТС запрашивает свидетельства НАКС на технологию сварки по соответствующим группам технических устройств. Для тяжелого кранового хозяйства обязательна группа подъемно-транспортного оборудования, для химических производств — оборудование химических, нефтехимических и взрывопожароопасных производств, а для несущих каркасов — строительные конструкции. Аттестации подлежат не только сами технологии, но и сварочное оборудование вместе с рабочим персоналом.

Завод должен разрабатывать операционные технологические карты сварки под конкретное изделие. В технологической карте фиксируют пространственное положение шва, тип разделки кромок, марку сварочной проволоки, состав защитного газа, силу тока и погонную энергию. Особое внимание уделяют режимам предварительного и сопутствующего подогрева для легированных хладостойких сталей, предотвращающим образование холодных трещин в околошовной зоне.

Сварные узлы большой массы накапливают значительные внутренние напряжения, вызывающие коробление конструкции при механической обработке. Надежные заводы оснащаются газовыми или электрическими печами объемного отжига с автоматическими самописцами температурных режимов. Для ответственных деталей типа крановых колес и зубчатых колес применяют дифференцированную поверхностную закалку и сорбитизацию, обеспечивающие высокую твердость рабочей поверхности при пластичной сердцевине.

Критерий 5. Собственная аккредитованная лаборатория неразрушающего контроля

Передача контроля готовой продукции сторонним экспертным центрам часто приводит к формальной приемке и затягиванию сроков выпуска. Предприятие, изготавливающее нестандартное оборудование по чертежам заказчика, должно иметь в своей структуре собственную аттестованную лабораторию неразрушающего контроля. Специалисты лаборатории обязаны обладать квалификационными удостоверениями не ниже второго уровня.

Контрольные операции начинаются со сплошного визуально-измерительного контроля всех геометрических параметров и сварных швов. Дефектоскописты проверяют катеты швов поверенными шаблонами, контролируют плавность переходов к основному металлу, отсутствие подрезов, пор и шлаковых включений. Результаты измерений заносят в журнал с формированием официального заключения.

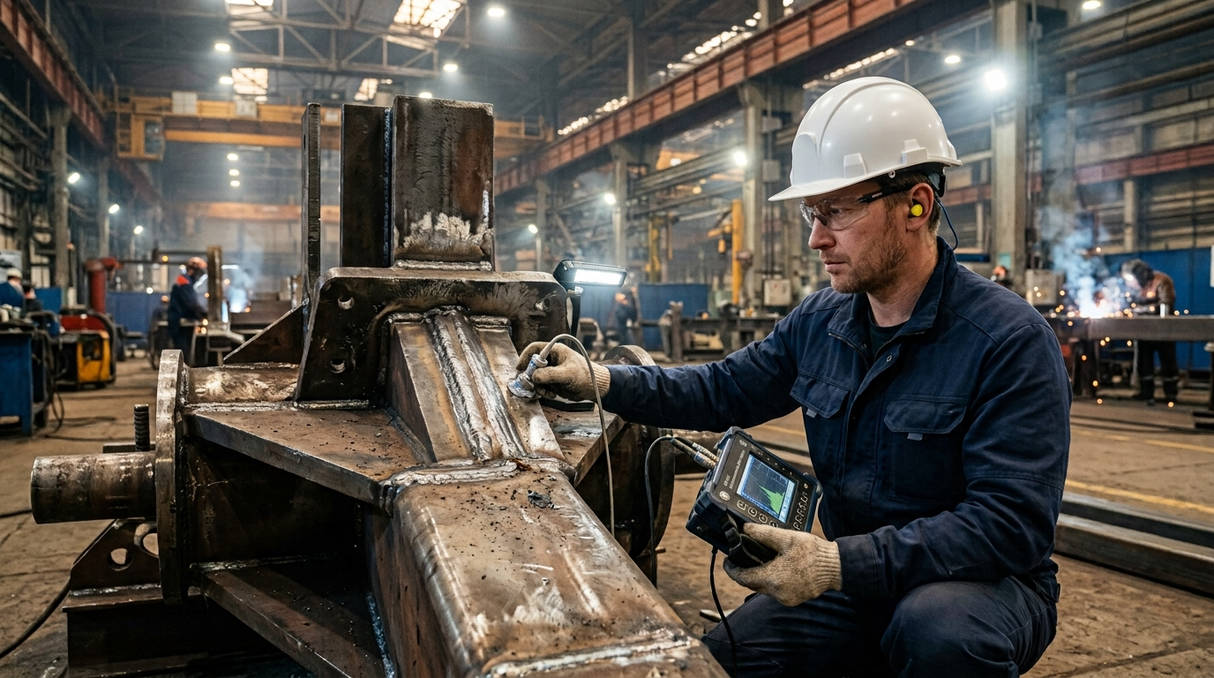

Для обнаружения внутренних дефектов сварных швов и тела поковок применяется ультразвуковой контроль по регламентам ГОСТ Р 55724. Ультразвуковая дефектоскопия позволяет обнаружить непровары корня шва, внутренние трещины и расслоения, не выходящие на поверхность детали. На особо ответственных узлах ультразвуковой контроль дополняют радиографическим просвечиванием.

• Визуально-измерительный контроль: стопроцентная проверка всех сварных соединений и геометрических размеров заготовок.
• Ультразвуковая дефектоскопия: послойный контроль сварных швов, контроль сплошности литых и кованых заготовок.
• Магнитопорошковый и капиллярный контроль: выявление тонких поверхностных трещин на концентраторах напряжений и галтелях.
• Испытания на герметичность и прочность: гидравлические и пневматические опрессовки сосудов, работающих под давлением.

Отсутствие протоколов ультразвукового контроля на сварных швах расчетных элементов подъемных сооружений и сосудов под давлением является прямым основанием для отказа Ростехнадзора во вводе оборудования в эксплуатацию.

Поверхностные микротрещины в зонах термического влияния и на шлифованных шейках валов выявляют методами магнитопорошковой или капиллярной дефектоскопии. При контроле емкостного оборудования лаборатория организует гидравлические испытания пробным давлением с выдержкой по времени и замером падения давления по поверенным манометрам.

Критерий 6. План качества, контрольные точки и контрольная заводская сборка

Для предотвращения скрытого брака взаимодействие заказчика и изготовителя регламентируется планом контроля качества. Этот документ определяет последовательность всех контрольных процедур, методы испытаний, нормативные критерии приемки и распределяет зоны ответственности между техническими службами сторон.

Ключевым инструментом защиты интересов заказчика выступает разграничение контрольных точек инспекции. Точки останова требуют обязательного присутствия представителя ОМТС или независимого инспектора технического надзора. Без подписания промежуточного акта в точке останова завод не имеет права передавать изделие на следующую технологическую стадию, например наносить антикоррозийное покрытие или закрывать внутренние полости.

Точки свидетельствования предполагают своевременное уведомление заказчика о проведении испытаний с правом участия в них. Если инспектор не прибыл к назначенному времени, предприятие проводит контроль самостоятельно с оформлением протокола. Документарные точки контроля включают проверку исполнительных формуляров, карт замеров и сертификатов на материалы.

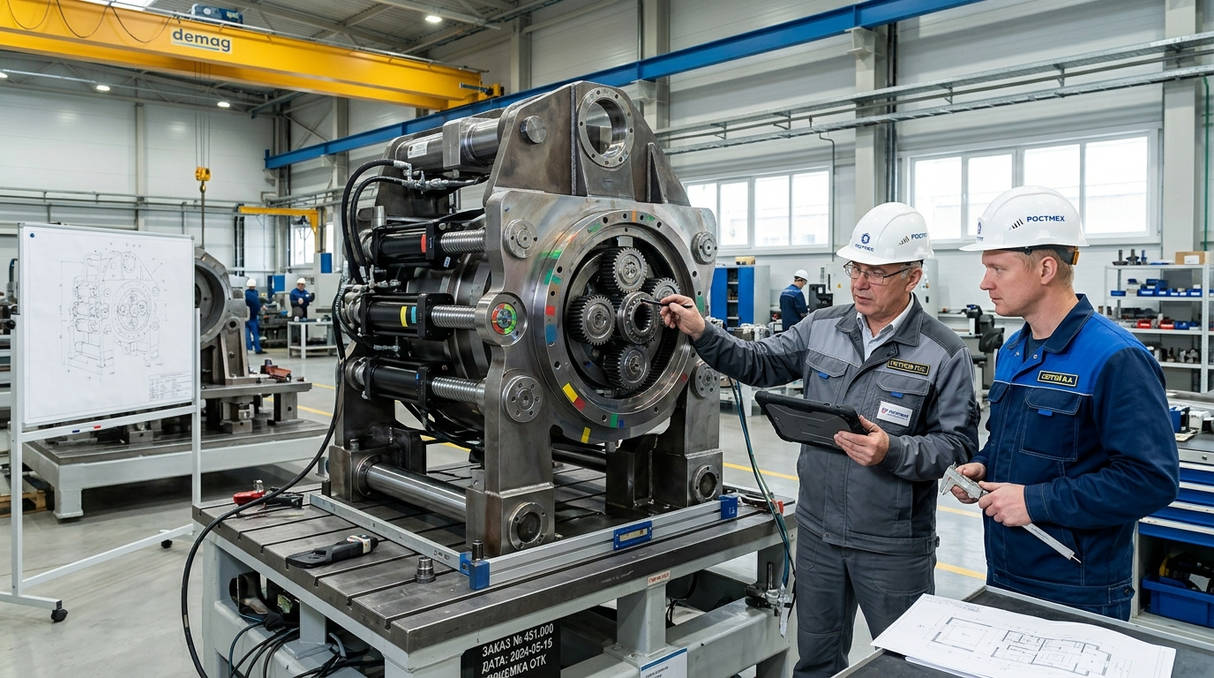

Крупногабаритные нестандартные металлоконструкции и сложные кинематические механизмы должны проходить обязательную контрольную заводскую сборку на технологическом стапеле. В ходе контрольной сборки инженеры проверяют соосность валов, зазоры в подшипниковых узлах, отсутствие заеданий в передачах и общую собираемость узлов. Выявление геометрических отклонений на строительной площадке при монтаже приводит к срыву сроков пусконаладочных работ и колоссальным дополнительным затратам.

Критерий 7. Комплектность исполнительной документации и паспортизация

Финальная стадия приемки изготовленной продукции определяет возможность ее законной и безопасной эксплуатации на объекте. Полноценный машиностроительный завод передает заказчику не просто товарную накладную, а исчерпывающий пакет исполнительной и эксплуатационной документации. Состав технического паспорта регламентируется требованиями ГОСТ 2.601 и ГОСТ 2.610.

Паспорт на нестандартное изделие должен содержать сведения об установленном назначенном ресурсе, сроке службы, допустимых параметрах нагружения и периодичности регламентного технического обслуживания. К паспорту подшивают оригиналы или заверенные копии сертификатов формы 3.1 на весь использованный металлопрокат, поковки, крепежные изделия и сварочные материалы с указанием номеров заводских плавок.

Для узлов, подвергавшихся термической обработке, обязательным приложением выступают фактические температурные диаграммы и графики отжига, снятые автоматическими регистрирующими приборами термических печей. В пакет документов включают карты фактических замеров геометрических размеров, акты визуально-измерительного контроля, заключения ультразвуковой дефектоскопии с подписями аттестованных дефектоскопистов и акты гидропневматических испытаний.

Если нестандартное оборудование подпадает под действие технических регламентов Таможенного союза, завод обязан предоставить декларации или сертификаты соответствия требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» или ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Отсутствие указанных документов делает невозможной постановку подъемного сооружения или технологической установки на учет в органах Ростехнадзора.

Матрица экспресс-аудита завода для комиссии ОМТС

Для систематизации проверки машиностроительного предприятия выездной комиссии службы снабжения рекомендуется использовать стандартизированную балльную шкалу. Применение матрицы позволяет объективно сопоставить производственные возможности нескольких претендентов и выявить критические несоответствия до момента перечисления авансовых платежей.

Критерий аудита	Подтверждающие документы и свидетельства	Вес фактора	Безусловный стоп-фактор контрактации
Инженерный потенциал КТО	Штатное расписание конструкторов, лицензии CAD/CAE, примеры КД	15%	Отсутствие штатных технологов, привлечение случайных фрилансеров
Станочные мощности ЧПУ	Форма ОС-6, акты проверки станков на точность, договоры лизинга	25%	Передача ключевой расточки и карусельной обработки на субподряд
Входной контроль металла	Сертификаты 3.1, спектрометры, журнал входного контроля сырья	15%	Отсутствие прослеживаемости плавок, закупка лежалого металлопроката
Аттестация сварки НАКС	Свидетельства НАКС на технологии, оборудование, персонал, карты WPS	15%	Просроченные свидетельства НАКС или отсутствие нужной группы ОПО
Лаборатория контроля (ЛНК)	Свидетельство об аттестации ЛНК, поверки дефектоскопов, удостоверения	15%	Отсутствие аттестованных специалистов по ультразвуковому контролю
План качества (ITP)	Утвержденные матрицы контроля, стапели контрольной заводской сборки	15%	Отказ подрядчика фиксировать точки останова Hold Points в контракте

Наличие хотя бы одного стоп-фактора переводит предприятие в категорию критического риска. В таких случаях экономия на стоимости закупки неизбежно нивелируется расходами на устранение скрытого брака и аварийными остановками оборудования.

Вопросы и ответы по изготовлению нестандартного оборудования по чертежам

Что относится к нестандартному оборудованию в промышленном машиностроении?

К категории нестандартного оборудования относят узлы, механизмы и технологические металлоконструкции, параметры которых не регламентируются типовыми серийными каталогами и государственными стандартами массового производства. Изделия проектируются и производятся по индивидуальным техническим заданиям или чертежам заказчика с учетом конкретных геометрических ограничений цеха, температурных режимов и циклических нагрузок. В эту группу входят тяжелые крановые тележки, нестандартные барабаны, технологические емкости под давлением, рамы конвейерных линий, прокатные клети и специальная оснастка.

Сколько времени занимает изготовление нестандартного оборудования по чертежам заказчика?

Производственный цикл зависит от конструктивной сложности узла, наличия специального металлопроката и требуемых технологических переделов. Технологический аудит документации и адаптация чертежей занимают от одной до двух недель. Закупка и входной контроль поковок из легированных сталей требуют от двух до четырех недель. Непосредственная механическая обработка, сварочные операции, термический отжиг и контрольная сборка занимают от четырех до десяти недель. В среднем выпуск сложного машиностроительного агрегата занимает от двух до четырех месяцев.

Как рассчитывается себестоимость изготовления нестандартных деталей по чертежам?

Цена изделия складывается из прямых материальных затрат и трудоемкости станочной обработки. Расчет стоимости учитывает коэффициент использования металла при раскрое и черновой обдирке поковок, стоимость нормо-часа работы крупногабаритных станков с ЧПУ, затраты на энергоемкие процессы термической обработки и объем неразрушающего контроля. При штучном производстве в калькуляцию также закладываются расходы на технологическую подготовку производства, разработку управляющих программ для станков и проектирование специализированной оснастки.

Можно ли разместить заказ без готовых чертежей, только по техническому заданию или образцу?

Аттестованные машиностроительные заводы полного цикла реализуют проекты в формате реверс-инжиниринга. При предоставлении изношенной детали специалисты заводского конструкторского бюро выполняют лазерное 3D-сканирование, определяют химический состав сплава методом оптико-эмиссионной спектрометрии и замеряют твердость рабочих зон. На основе полученных данных выпускается полный комплект конструкторской документации по стандартам ЕСКД с присвоением литеры, после чего изделие запускается в производство.

Как службе ОМТС гарантировать отсутствие скрытого брака при приемке изделий?

Единственным действенным механизмом служит закрепление плана контроля качества в качестве обязательного приложения к договору поставки. Заказчик должен зафиксировать ключевые технологические переделы как точки останова с правом личного участия заводского инспектора в проведении ультразвукового контроля, замеров геометрических параметров после финишной проточки и гидравлических испытаний. Подписание закрывающих финансовых документов должно производиться строго после передачи полного паспорта изделия с протоколами всех испытаний.

Заключение

Переход от выбора поставщика по критерию минимальной первоначальной цены к комплексной оценке совокупной стоимости владения оборудованием является главным вектором зрелости служб материально-технического обеспечения. Затраты на приобретение детали составляют незначительную долю в сравнении с убытками от суточного простоя металлургического стана, горно-обогатительного комбината или опасного производственного объекта.

Проведение планомерного аудита производственной площадки по семи базовым критериям позволяет отсеять недобросовестных посредников на преддоговорном этапе. Наличие собственного инженерного корпуса, тяжелого станочного парка, входного металлургического контроля, аттестации НАКС, собственной лаборатории неразрушающего контроля и прозрачной системы документирования гарантирует безаварийную эксплуатацию оборудования на протяжении всего назначенного ресурса.

По мнению генерального директора компании МеКом Евгения Чмерёва, надежность нестандартного оборудования формируется за счет бескомпромиссного входного контроля металлургических заготовок, соблюдения научно обоснованных режимов термической обработки и стопроцентного инструментального подтверждения сплошности каждого сварного шва перед отгрузкой заказчику.
